カテゴリー: AutoCAD

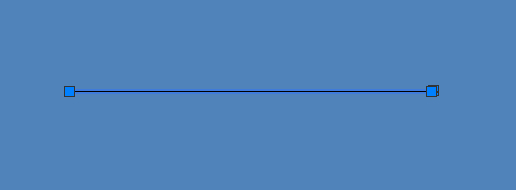

AutoCAD: 選択できない

クリックで選択できない
https://knowledge.autodesk.com/ja/support/autocad/learn-explore/caas/sfdcarticles/sfdcarticles/kA93g0000000Ecy.html

重なっているのが全て選択されてしまう(1つを選択できない)
https://megtsps.hatenablog.com/entry/2016/03/15/AutoCAD%E3%81%A7%E3%83%8F%E3%83%83%E3%83%81%E3%83%B3%E3%82%B0%E3%81%A0%E3%81%91%E3%82%92%E9%81%B8%E6%8A%9E%E3%81%97%E3%81%9F%E3%81%84%E3%81%AE%E3%81%AB%E5%A2%83%E7%95%8C%E3%82%82%E9%81%B8%E6%8A%9E

選択の種類
https://www.lulucad.jp/2018/04/10/autocad_select/

ピックボックス
https://acad.cadskill.com/03_/3019/

AutoCAD: モデル空間では破線でもレイアウト空間では実線になる

PSLTSCALE → 0
↓
REGEN(再作図)
※これでもダメな時は REGENALL(全再作図) もやってみる

PSLTSCALE について
「形式」→「線種設定」→「尺度設定にペーパー空間の単位を使用」
0 = チェック無し
1 = チェック有り

https://forums.autodesk.com/t5/autocad-lt-ri-ben-yu/reiautode-po-xianga-shi-xiande-biao-shisareru/td-p/10393544

http://www.hokuto-cad.jp/autocad/auto002072.html

https://knowledge.autodesk.com/ja/support/autocad/troubleshooting/caas/sfdcarticles/sfdcarticles/kA93g0000000Gyy.html

AutoCAD: 矢印線(引出線)を描く

設定したい場合

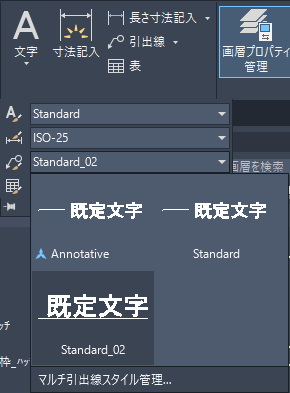

注釈 → マルチ引出線スタイル管理
文字と下線の間隔は変えられないらしい

AutoCAD: 引出線

https://www.youtube.com/watch?v=TtjNuCJHRFQ

下記のような面倒なことをしなくてもOK
———————————————————-

コマンド：MLEADERSTYLE

※修正するのだが、念のために新規作成して、それを修正することをお勧めする。

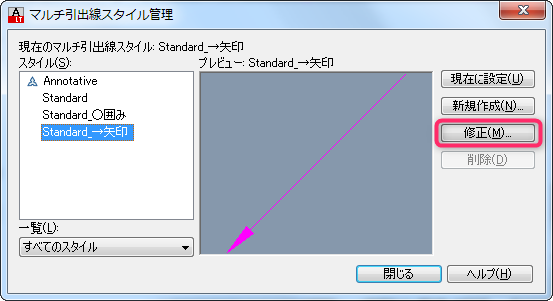

マルチ引出線スタイル管理　→　修正

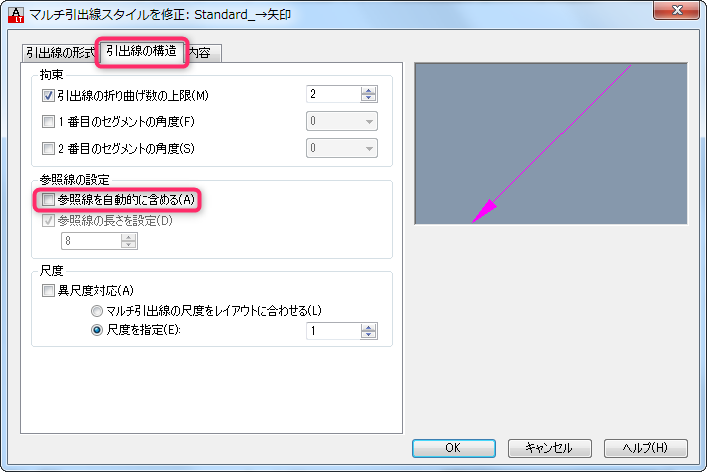

引出線の構造　タブ：
参照線の設定：
参照線を自動的に含める　のチェックを外す

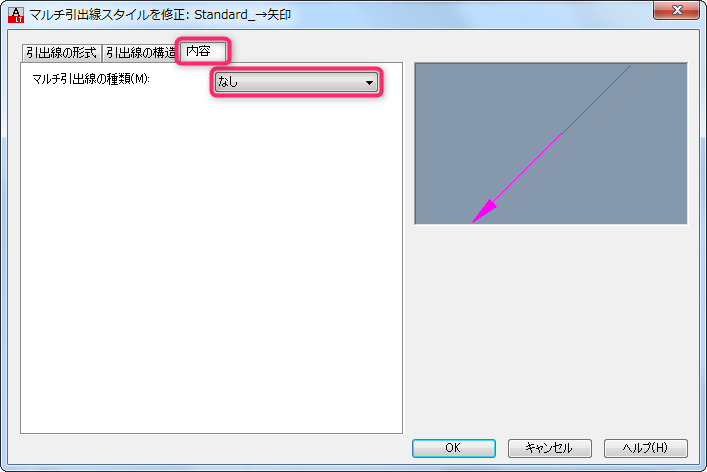

内容　タブ：
マルチ引出線の種類：なし

矢印の大きさなど、好きなように設定する。

AutoCAD: 矢印線を描く

AutoCAD: 矢印線を描く

AutoCAD: 矢印線を描く

https://knowledge.autodesk.com/ja/support/autocad/learn-explore/caas/sfdcarticles/sfdcarticles/kA23A000000egrn.html

https://knowledge.autodesk.com/ja/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/JPN/AutoCAD-Core/files/GUID-23160F88-FF56-4BA8-BC92-59C7D5D34872-htm.html

https://easy-autocad.com/how-to-draw-arrow/

https://faq.mypage.otsuka-shokai.co.jp/app/answers/detail_view/a_cd/A6D2758D0F

AutoCAD: レイアウトを他のファイルにコピーする

コピー先
タブを右クリック
テンプレートから
ファイルの種類: dwg
