個人的には使いにくい
もし間隔や個数が決まっているのであれば、一つ一つコピーしていった方が簡単な気がする
日: 2019年3月7日
AutoCAD: コンクリートのハッチングを付ける
ハッチング：GOST_GROUND

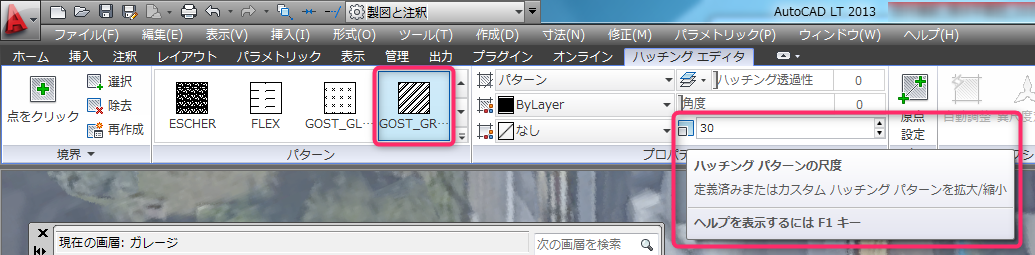

ハッチング パターンの尺度
もしくは

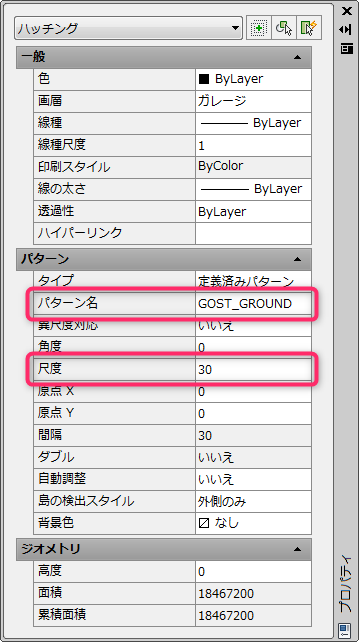

プロパティ：
パターン：
パターン名：GOST_GROUND
尺度：好きな尺度に、基本的にすごく小さいので、大きくする
※線種尺度とは異なるようだ
AutoCAD: 引出線の線を複数本にする
線を増やしたい引出線をコピーする
文字を全部消し、スペースを一文字分入れる
その線の開始地点を元の引出線の開始地点に合わせる

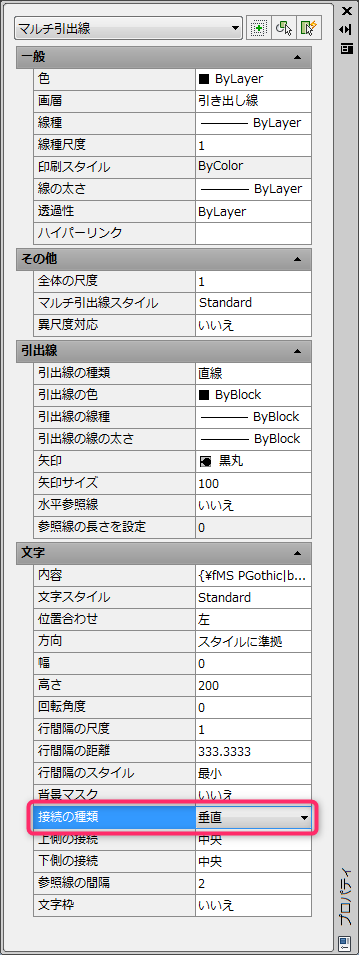

AutoCAD: 引出線の線を文字の上・下から出すようにする
プロパティ
文字：接続の種類：垂直
AutoCAD: 寸法線の数値にカンマを自動的に足す

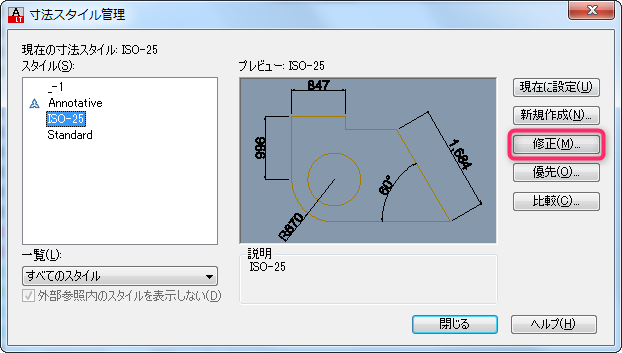

コマンド：DIMSTYLE
寸法スタイル管理 → 修正

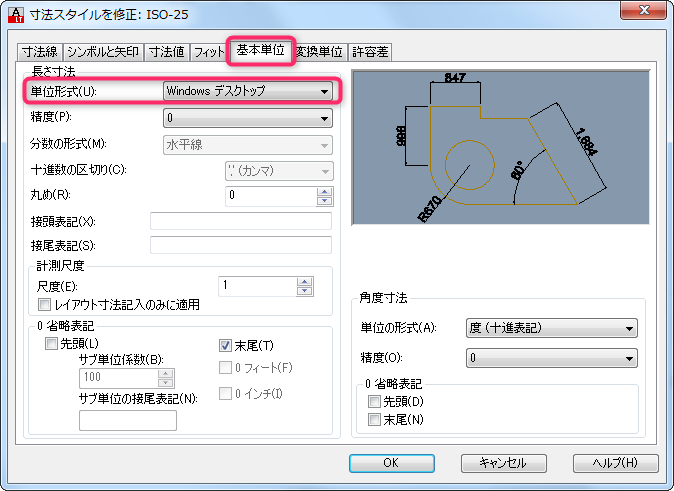

基本単位 タブ → 単位形式：Windows デスクトップ

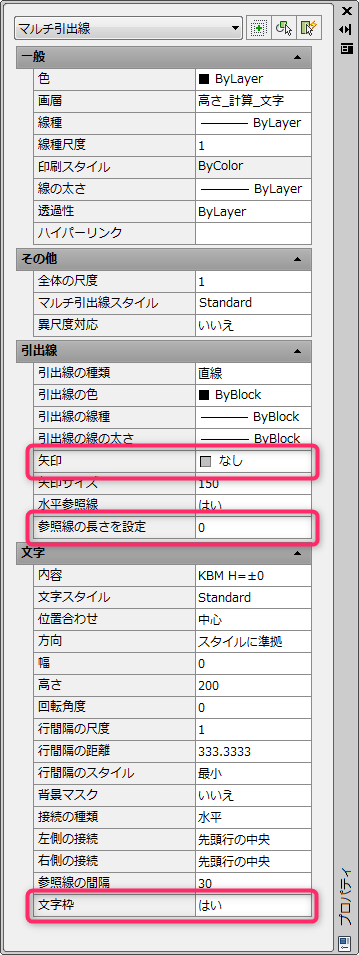

AutoCAD: 文字を四角で囲む
古いバージョンやLTでは、マルチテキストではどうやらできないらしい
マルチ引出線 を使う
プロパティ：
引出線：
矢印：なし
参照線の長さを設定：0
文字：
文字枠：はい
引出線が表示されてしまうが、線の端を四角に重ねれば大丈夫
文字：参考線の間隔 で、四角の大きさや、文字と四角の間隔を調整できる。
