AutoCAD: 矢印線(引出線)を描く

設定したい場合
注釈 → マルチ引出線スタイル管理
文字と下線の間隔は変えられないらしい

AutoCAD: 引出線

https://www.youtube.com/watch?v=TtjNuCJHRFQ

下記のような面倒なことをしなくてもOK
———————————————————-

コマンド：MLEADERSTYLE

※修正するのだが、念のために新規作成して、それを修正することをお勧めする。

マルチ引出線スタイル管理　→　修正

引出線の構造　タブ：
参照線の設定：
参照線を自動的に含める　のチェックを外す

内容　タブ：
マルチ引出線の種類：なし

矢印の大きさなど、好きなように設定する。

AutoCAD: 矢印線を描く

AutoCAD: 矢印線を描く

AutoCAD: 矢印線を描く

https://knowledge.autodesk.com/ja/support/autocad/learn-explore/caas/sfdcarticles/sfdcarticles/kA23A000000egrn.html

https://knowledge.autodesk.com/ja/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/JPN/AutoCAD-Core/files/GUID-23160F88-FF56-4BA8-BC92-59C7D5D34872-htm.html

https://easy-autocad.com/how-to-draw-arrow/

https://faq.mypage.otsuka-shokai.co.jp/app/answers/detail_view/a_cd/A6D2758D0F

AutoCAD: 文字を丸で囲む

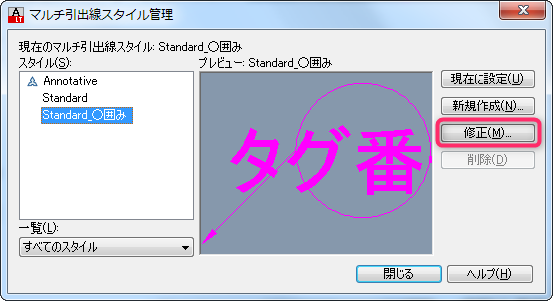

マルチ引出線スタイルを修正
コマンド：MLEADERSTYLE

※修正するのだが、念のために、新規作成して、それを修正した方がいいと思う。

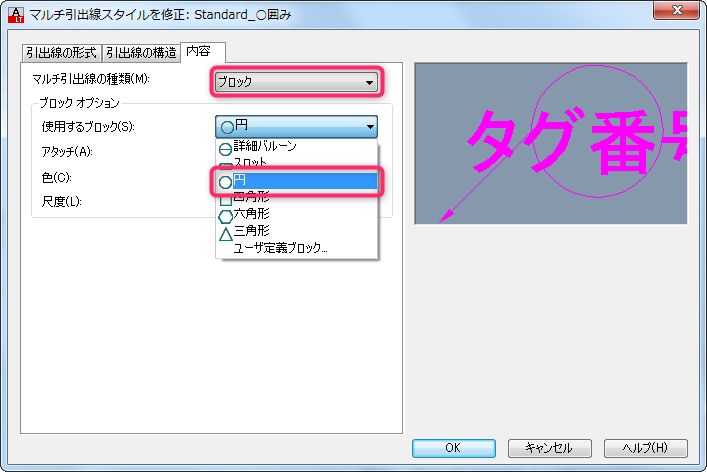

修正　→　内容　タブ
マルチ引出線の種類：ブロック
使用するブロック：円

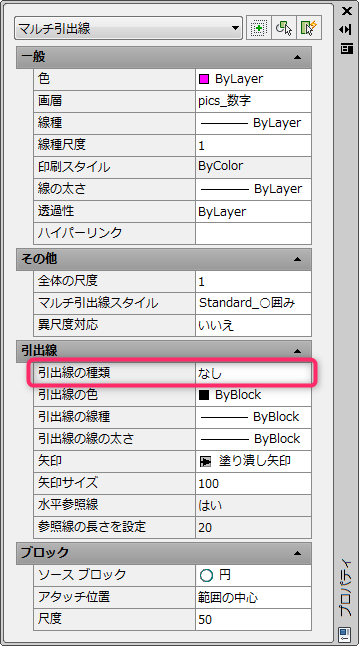

プロパティ：
　引出線：
　　引出線の種類：なし
これは、先ほどの修正でも設定できる。
私は、引出線を使うこともあるので、デフォルトでは直線にしてある。

AutoCAD: 文字を丸で囲む

AutoCAD: 文字を丸で囲む

AutoCAD: 文字を丸で囲む

https://knowledge.autodesk.com/ja/support/autocad-lt/learn-explore/caas/CloudHelp/cloudhelp/2019/JPN/AutoCAD-LT/files/GUID-9A26BE7C-34BC-4E84-AD0B-67C320C9DD77-htm.html

http://www.g-hokuto.jp/autocad/auto013036.html
